一、簡介
濃縮是減少污泥體積的一種方法，在污泥處理過程中，一般都采用重力濃縮的方法作為污泥脫水操作的預處理，因此在濃縮池中進行的污泥濃縮，實際上與沉淀池的沉淀過程很相似，濃縮池池徑小，往往在6 - 20米范圍內，故濃縮機大多采用中心傳動形式。
我公司是國內生產中心傳動濃縮機****、最早的廠家之一，所生產的中心傳動濃縮機形式多，適用范圍廣，在十多年的生產過程中，產品結構性能不斷改進，深受廣大用戶歡迎。
我公司尚可根椐用戶要求，為用戶設計制造各種周邊傳動濃縮機，為斜板濃縮池設計制作中心傳動濃縮機等。
二、用途

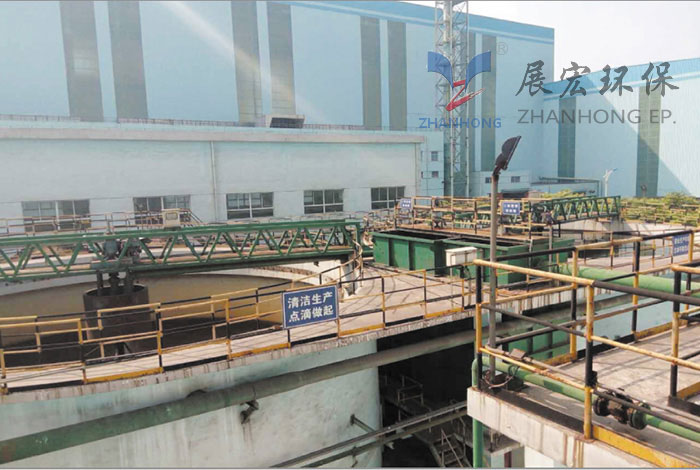

NZS型系列濃縮機是一種中心傳動式連續或間歇式工作的濃縮和澄清設備。它主要用于冶金工業中高爐、連鑄、熱軋和水廠等水處理系統或用于煤炭、化工、建材和水源、污水處理等工業中一切含固料漿液的濃縮或凈化。也可用于濕式選礦作業中的精、尾礦礦漿濃縮脫水。
三、NZS型系列濃縮機工作原理
含有細粒物體的料漿或污水，經槽架或污泥管給入濃縮池的中心部位，料漿做均勻輻射狀向周邊緩慢流動，在溫游中料漿或污水中的固體顆粒藉自重或絮凝作用而沉降。最初由于濃度較低，顆�；旧献髯杂沙两�，沉速較快，繼而沉入濃集帶，沉速較慢。最后沉到最下部一沉積帶，也是濃度較高的壓縮區，水份從沉降顆料的間隙中不斷析出。中耙架連續回轉時，耙齒對該部沉積物沿池底的錐形坡面逐級推向池底的中心處，最后由該處的排料口排出。中耙齒推進沉積物時，也是刮板對沉積物的一個壓縮過程，這也大大地促使析水作用的加強，因而從排料口排出的沉積物是經過濃縮的料漿或污泥。池上部是澄清帶，澄清水從池邊溢流堰排出，從而構成濃縮機工作的全過程。
四、NZS型系列濃縮機主要部件結構及特點
NZS型系列濃縮機由濃縮池、特殊設計的大扭矩水型橋架、主傳機構、提升機構、渣耙等五部分組成。
1、主傳動機構
主傳動機構是驅動耙架回轉的系統，主要由電動機、擺線針輪減速器和主蝸輪副傳動組成，為了保證運轉中提升耙架的需要，蝸輪與豎軸間靠花鍵聯結，在進行正常工作的情況下，豎軸可以自由上下做軸向運動。
2、提升機構和扭矩測定開關保護裝置
在運行中，如果濃縮機出現過載，提升機構可通過串動豎軸提起渣耙，以保證機械安全運轉。其主要結構由兩部分組成：特殊設計制造的扭矩測定開關、報警、控制裝置和執行機構。對NZS型系列濃縮機來說，過負荷裝置是通過蝸桿串軸從而使扭矩測定開關處于不同的狀態而控制提升電動機動作的，負荷增大超過額定值扭矩50 - 60%時，耙子可以自動升起或報警，而負荷恢復正常進，耙子又可自動降到工作位置，這就實現了扭矩自動跟蹤。如果過負荷提耙后，負荷還在繼續增加，并達到70 - 80%額定扭矩時，則濃縮機將自動停車，待人為處理后才允許重新開機，有時在故障狀態下，扭矩增加很快并達到額定轉矩100%，則安全銷斷裂。這樣就有效地保護了設備安全。由于NZS實現了單機自動化，因而為脫水作業的集中控制創造了方便條件。
3、NZS型濃縮池通常有兩種材料構成，NZS - 9型以上的為混凝土池體，NZS - 6型以下的為鋼板池體，有時NZS - 6型以下池體也可用混凝土結構，但訂貨時需說明。
